Struktur Antar Hubungan BUS

Struktur antar Hubungan bisa disebut sebagai sistem BUS, jadi BUS adalah sebuah subsistem yang mentransfer data atau listrik antar komponen komputer di dalam sebuah komputer atau antar komputer.Pada sistem komputer, bus ini termasuk perangkat internal, kecepatan pengiriman informasi melalui bus ini dilakukan dengan kecepatan tinggi.

Berikut dibawah ini merupakan contoh struktur antar hubungan bus :

BUS PCI (Peripheral Component Interconnect) ✔

Slot Pci-Express

Bus PCI adalah bus yang tidak tergantung prosesor dan berfungsi sebagai bus mezzanine atau bus peripheral. PCI memiliki kinerja tinggi untuk sistem I/O berkecepatan tinggi seperti: video adaptor, NIC, disk controller, sound card, dan ain-lain. Standar PCI adalah 64 saluran data pada kecepatan 33 MHz, laju transfer data 264 MB per detik atau 2,112 Gbps. Keunggulan PCI tidak hanya pada kecepatannya saja tetapi murah dengan keping yang sedikit. Intel mulai menerapkan PCI pada tahun 1990 untuk sistem pentiumnya.Untuk mempercepat penggunaan PCI, Intel mempatenkan PCI bagi domain publik sehingga vendor dapat mengeluarkan produk dengan PCI tanpa royalti.

BUS USB (Universal Serial BUS) ✔

Semua perangkat peripheral tidak efektif apabila dipasang pada bus berkecepatan tinggi PCI, sedangkan banyak peralatan yang memiliki kecepatan rendah seperti keyboard, mouse, dan printer.Sebagai solusinya tujuh vendor komputer (Compaq, DEC, IBM, Intel, Microsoft, NEC, dan Northern Telecom) bersama-sama merancang bus untuk peralatan I/O berkecapatan rendah.Standar yang dihasilkan dinamakan Universal Standard Bus (USB). Keuntungan yang didapatkan dan tujuan dari penerapan USB adalah sebagai berikut:

1. Pemakai tidak harus memasang tombol atau jumper pada PCB atau peralatan.

2. Pemakai tidak harus membuka casing untuk memasang peralatan I/O baru.

3. Hanya satu jenis kabel yang diperlukan sebagai penghubung.

4. Dapat mensuplai daya pada peralatan-peralatan I/O.

5. Memudahkan pemasangan peralatan-peralatan yang hanya sementara dipasang pada komputer.

6. Tidak diperlukan reboot pada pemasangan peralatan baru dengan USB.

7. Murah.

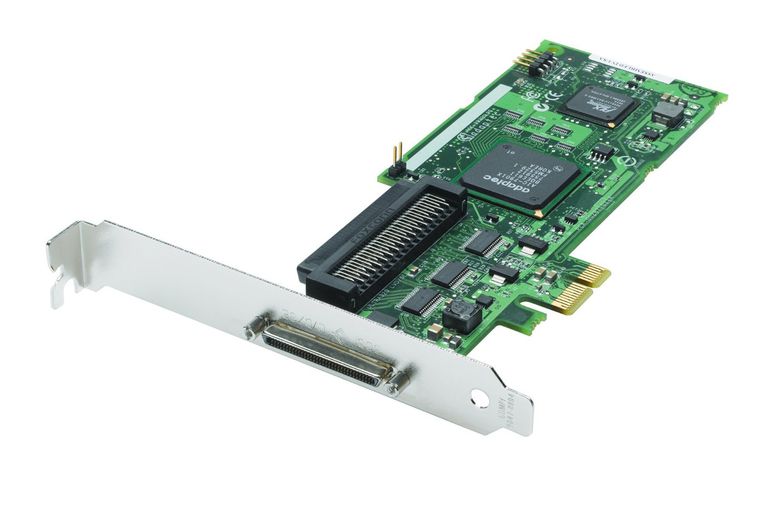

SCSI (Small Computer System Interfaces) ✔

SCSI adalah perangkat peripheral eksternal yang dipopulerkan oleh Macintosh pada tahun 1984. SCSI merupakan interface standard untuk drive CD-ROM, peralatan audio, hard disk, dan perangkat penyimpanan eksternal berukuran besar. SCSI menggunakan interface paralel dengan 8, 16 atau 32 saluran data.

Konfigurasi SCSI umunya berkaitan dengan bus, walaupun pada kenyataanya perangkat-perangkat tersebut dihubungkan secara daisy-chain. Perangkat SCSI memiliki dua buah konektor yaitu konektor input dan konektor output. Seluruh perangkat berfungsi secara independen dan dapat saling bertukar data misalnya hard disk dapat mem-back up diri ke tape drive tanpa melibatkan prosesor.

BUS Fire Ware ✔

Semakin pesatnya kebutuhan bus I/O berkecepatan tinggi dan semakin cepatnya prosesor saat ini yang mencapai 1 GHz, maka perlu diimbangi dengan bus berkecepatan tinggi juga.Bus SCSI dan PCI tidak mencukupi kebutuhan saat ini.Sehingga dikembangkan bus performance tinggi yang dikenal dengan Fire Wire.

Fire wire memiliki kelebihan dibandingkan dengan interface I/O lainnya yaitu sangat cepat, murah dan mudah untuk diimplementasikan. Kelebihannya adalah penggunaan transmisi serial sehingga tidak memerlukan banyak kabel.

Jenis bus-bus pada komputer modern adalah:

Bus prosesor ✔

Disebut juga FSB (Front-Side Bus), merupakan bus kecepatan tinggi dalam sistem dan merupakan inti chipset dan motherboard. Bus ini digunakan terutama oleh prosesor untuk melewatkan informasi ke dan dari cache atau memori utama dan North Bridge dari chipset yang biasanya memiliki lebar bus 64 bit (8 byte).

Bus AGP (Accelerated Graphics Port) ✔

Merupakan bus 32-bit kecepatan tinggi dikhususkan untuk video atau grafik card.

Bus PCI (Peripheral Component Interconnect) ✔

Merupakan bus 32-bit atau 64-bit yang dibangkitkan oleh North Bridge chipset dalam chipset North/South Bridge atau oleh I/O controller hub dalam chipset yang menggunakan arsitektur hub. Peripheral kecepatan tinggi seperti adapter SCSI, card jaringan dan yang lainnya

Bus ISA (Industry Standart Architecture ✔

Merupakan bus 16-bit yang fungsinya hampir sama dengan bus PCI, namun biasanya keberadaannya terdapat pada komputer pendahulu sebelum adanya bus PCI. Bus 32-bit yang merupakan variant dari ISA adalah EISA (Extended ISA).

Berdasarkan jenisnya saluran bus dibedakan menjadi dua tipe :

Dedicated BUS : Tipe saluran bus yang hanya digunakan untuk menghantarkan data tertentu dalam setiap waktu.

Multiplexed BUS : Multiplexed bus mampu melewatkan paket data informasi, pengalamatan, dan kontrol data secara bersama-sama pada sebuah saluran yang sama.

Arsitektur Bus Jamak Tradisional

Bila terlalu banyak modul atau perangkat dihubungkan pada bus maka akan terjadi penurunan kinerja

Faktor – faktor :

· Semakin besar delay propagasi untuk mengkoordinasikan penggunaan bus.

· Antrian penggunaan bus semakin panjang.

· Dimungkinkan habisnya kapasitas transfer bus sehingga memperlambat data.

Arsitektur Bus Jamak Kinerja Tinggi

Prosesor, cache memori dan memori utama terletak pada bus tersendiri pada level tertinggi karena modul – modul tersebut memiliki karakteristik pertukaran data yang tinggi.

Pada arsitektur berkinerja tinggi, modul – modul I/O diklasifikasikan menjadi dua :

· Memerlukan transfer data berkecepatan tinggi

· Memerlukan transfer data berkecepatan rendah.

Modul dengan transfer data berkecepatan tinggi disambungkan dengan bus berkecepatan tinggi pula, modul yang tidak memerlukan transfer data cepat disambungkan pada bus ekspansi

Keuntungan hierarki bus jamak kinerja tinggi

· Bus berkecepatan tinggi lebih terintegrasi dengan prosesor.

· Perubahan pada arsitektur prosesor tidak begitu mempengaruhi kinerja bus
